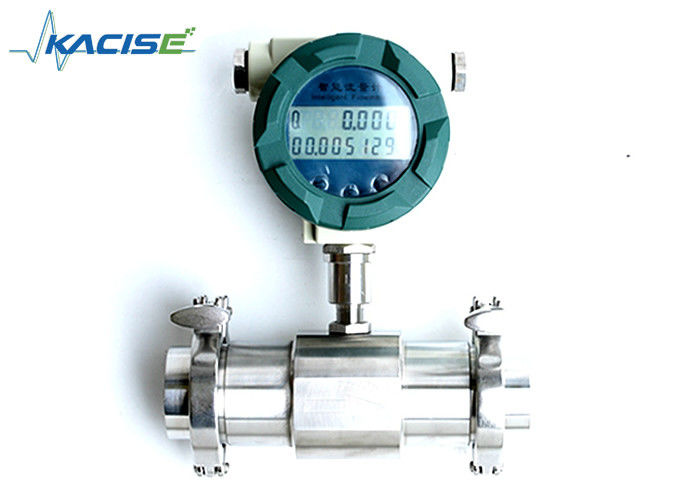

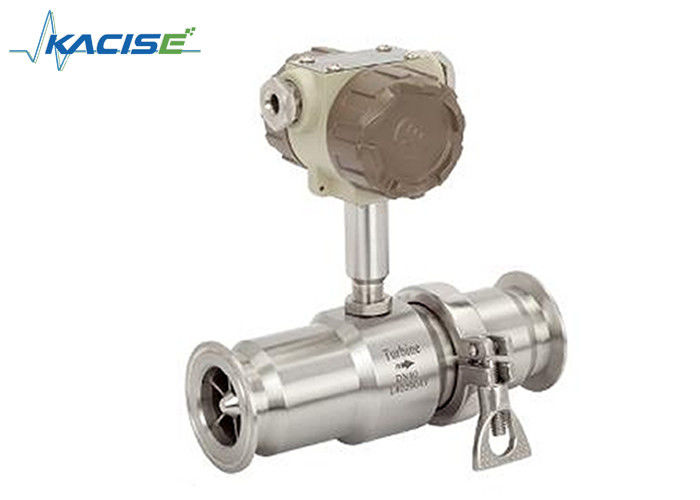

มิเตอร์วัดการไหลของกังหันเป็นอุปกรณ์วัดการไหลที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ยา อาหาร และเครื่องดื่ม โดยให้บริการตามวัตถุประสงค์ต่างๆ รวมถึงการวัด การจัดชุด การควบคุม และการบรรจุ คุณสมบัติและคุณลักษณะที่สำคัญของเครื่องวัดการไหลของกังหันประกอบด้วย:
วัสดุชิ้นส่วนที่หมุนได้: ส่วนที่หมุนของมิเตอร์วัดการไหลทำจากวัสดุพิเศษที่รู้จักกันดีในด้านประสิทธิภาพการป้องกันการกัดกร่อนและสนิมที่ดีเยี่ยม สิ่งนี้ทำให้มั่นใจได้ถึงความทนทานและอายุการใช้งานที่ยาวนานในสภาพแวดล้อมทางอุตสาหกรรมที่ท้าทาย
การออกแบบโครงสร้าง: เครื่องวัดอัตราการไหลมีโครงสร้างที่ออกแบบเป็นพิเศษซึ่งช่วยเพิ่มความแม่นยำและการทำซ้ำ การออกแบบนี้มีความสำคัญอย่างยิ่งต่อการวัดการไหลที่แม่นยำและเชื่อถือได้ในกระบวนการทางอุตสาหกรรม
การใช้งาน: เครื่องวัดอัตราการไหลเหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมยาและเครื่องดื่มที่ความถูกต้องและสุขอนามัยเป็นปัจจัยสำคัญ
คุณสมบัติป้องกันการกัดกร่อน: เมื่อพิจารณาถึงการเลือกใช้วัสดุและการออกแบบ เครื่องวัดอัตราการไหลมีความทนทานต่อการกัดกร่อน ทำให้เหมาะสำหรับการจัดการของเหลวต่างๆ โดยไม่ลดความแม่นยำลง
บำรุงรักษาง่าย: เครื่องวัดอัตราการไหลได้รับการออกแบบเพื่อให้บำรุงรักษาง่าย อำนวยความสะดวกในการใช้งานในการตั้งค่าทางอุตสาหกรรมที่จำเป็นต้องบำรุงรักษาอย่างรวดเร็วและสะดวก
ความคล่องตัว: มิเตอร์วัดอัตราการไหลของกังหันมีความอเนกประสงค์ ช่วยให้สามารถใช้งานได้หลากหลาย เช่น การวัด การจัดชุด การควบคุม และการบรรจุ ความสามารถในการปรับตัวทำให้เป็นเครื่องมืออันทรงคุณค่าในกระบวนการทางอุตสาหกรรมต่างๆ
การวัดที่แม่นยำ: เครื่องวัดอัตราการไหลได้รับการออกแบบทางวิศวกรรมเพื่อให้การวัดการไหลที่แม่นยำและเชื่อถือได้ ตรงตามข้อกำหนดด้านความแม่นยำของอุตสาหกรรม เช่น ยา อาหารและเครื่องดื่ม
โดยรวมแล้ว มิเตอร์วัดการไหลของกังหันมีความโดดเด่นด้วยความทนทาน ความแม่นยำ และความเหมาะสมสำหรับอุตสาหกรรมที่การรักษามาตรฐานด้านสุขอนามัยเป็นสิ่งสำคัญ
| พาร์มิเตอร์ | ค่า | หน่วย | |
|
เส้นผ่านศูนย์กลาง |
ด้าย | 4, 6, 10, 15, 20, 25, 32, 40 | มม |
| หน้าแปลน (แคลมป์) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | มม | |
| ความแม่นยำ | ±1, ±0.5, ±0.2 (กำหนดเอง) | %อาร์ | |
| อัตราส่วนช่วง | 1:10, 1:15, 1:20 | ||
| วัสดุเซ็นเซอร์ | สแตนเลส 304, 316(L) ฯลฯ | ||
|
การทำงาน สิ่งแวดล้อม |
อุณหภูมิปานกลาง | -20~120 | องศาเซลเซียส |
| อุณหภูมิโดยรอบ | -10~55 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ | 5%~90% | ||
| ความกดอากาศ | 86~106 | เคปาส | |
| สัญญาณเอาท์พุต |
เซ็นเซอร์: สัญญาณความถี่พัลส์, ระดับไฟฟ้าต่ำ≤0.8V, ระดับสูง≥8V เครื่องส่ง: สองสาย, สัญญาณกระแส DC 4-20 mA |
||
| อินเตอร์เฟซการสื่อสาร | อาร์เอส485 | ||
|
แหล่งจ่ายไฟ |
เซนเซอร์: +12V DC, +24V DC (อุปกรณ์เสริม) เครื่องส่ง: +24V DC ประเภทตัวบ่งชี้ท้องถิ่น: เซลล์ลิเธียม 3V ในตัวหรือ +24VDC ภายนอก |
||
| สายส่งสัญญาณ | STVPV3×0.3 (3 สาย), 2×0.3 (2 สาย) | ||
| ระยะการส่งข้อมูล | ไม่เกิน 1,000 | ม | |
| อินเทอร์เฟซสายสัญญาณ |
ประเภทพื้นฐาน: ขั้วต่อ Hausman หรือสาย 3 คอร์; ชนิดป้องกันการระเบิด: M20 × 1.5 (F) |
||
| เกรดป้องกันการระเบิด |
ประเภทพื้นฐาน: ป้องกันการระเบิด; ชนิดป้องกันการระเบิด: ExdIIBT6 |
||
| ระดับการป้องกัน | IP65 | ||
|
เส้นผ่านศูนย์กลาง (มม.) |
ช่วงมาตรฐาน (ม3/ชม) | ระยะขยาย (ม3/ชม) |
การเชื่อมต่อปกติ & อัตราความดัน (MPa) |
อัตรา ความดัน พิเศษ (MPa) (การเชื่อมต่อแบบแปลน) |
| DN4 | 0.04~0.25 | 0.04~0.4 | การต่อเกลียว/6.3 | 10, 16, 25 |
| DN6 | 0.1~0.6 | 0.06~0.6 | การต่อเกลียว/6.3 | 10, 16, 25 |
| DN10 | 0.2~1.2 | 0.15~1.5 | การต่อเกลียว/6.3 | 10, 16, 25 |
| DN15 | 0.6~6 | 0.4~8 | การต่อเกลียว/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อหน้าแปลน/2.5 | ||||
| DN20 | 0.8~8 | 0.45~9 | การต่อเกลียว/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อหน้าแปลน/2.5 | ||||
| DN25 | 1~10 | 0.5~10 | การต่อเกลียว/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อหน้าแปลน/2.5 | ||||
| DN32 | 1.5~15 | 0.8~15 | การต่อเกลียว/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อหน้าแปลน/2.5 | ||||
| DN40 | 2~20 | 1~20 | การต่อเกลียว/6.3 | 4.0, 6.3, 10, 16, 25 |
| การเชื่อมต่อหน้าแปลน/2.5 | ||||
| DN50 | 4~40 | 2~40 | การเชื่อมต่อหน้าแปลน/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | การเชื่อมต่อหน้าแปลน/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | การเชื่อมต่อหน้าแปลน/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | การเชื่อมต่อหน้าแปลน/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25~250 | 13~250 | การเชื่อมต่อหน้าแปลน/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN150 | 30~300 | 15~300 | การเชื่อมต่อหน้าแปลน/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN200 | 80~800 | 40~800 | การเชื่อมต่อหน้าแปลน/1.6 | 2.5, 4.0, 6.3, 10, 16 |
แผนภาพ 1 (DN4~DN10):เซ็นเซอร์วัดการไหลของกังหันชนิดเชื่อมต่อแบบเกลียว (รวมถึงส่วนท่อตรง)
แผนภาพ2 (DN15~DN40):การเขียนแบบขนาดเซ็นเซอร์การไหลที่เชื่อมต่อด้วยเกลียว
แผนภาพ3 (DN4~DN10):ภาพวาดเซ็นเซอร์วัดการไหลของกังหันที่เชื่อมต่อกับหน้าแปลน
วิธีการติดตั้งเซนเซอร์ตามข้อกำหนดที่แตกต่างกัน ใช้การเชื่อมต่อแบบเกลียวหรือหน้าแปลน วิธีการติดตั้งจะแสดงในแผนภาพ 1, 2, 3
| เส้นผ่านศูนย์กลาง (มม.) | ลิตร(มิลลิเมตร) | ช | เค(มิลลิเมตร) | ง(มิลลิเมตร) | n(รู) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| แบบอย่าง | หมายเหตุ | |||||||
| เคทีเอฟ | ||||||||
| ดีเอ็น | 4 | 4 มม | ||||||
| 6 | 6 มม | |||||||
| 10 | 10 มม | |||||||
| 15 | 15 มม | |||||||
| 20 | 20 มม | |||||||
| 25 | 25 มม | |||||||
| 32 | 32 มม | |||||||
| 40 | 40 มม | |||||||
| 50 | 50 มม | |||||||
| 65 | 65 มม | |||||||
| 80 | 80 มม | |||||||
| 100 | 100 มม | |||||||
| 125 | 125 มม | |||||||
| 150 | 150 มม | |||||||
| 200 | 200 มม | |||||||
| พิมพ์ | เอ็น | ประเภทเซนเซอร์: กำลังไฟ +12V หรือ 24V, สัญญาณพัลส์ระบบเอาต์พุต 3 สาย | ||||||
| ก | ประเภทตัวส่งสัญญาณ: กำลังไฟ +24V, เอาต์พุต 2 สาย 4-20 mA | |||||||
| บี | ประเภทอัจฉริยะ: เซลล์ลิเธียม, ตัวบ่งชี้ในตัวเครื่อง, ไม่มีสัญญาณเอาต์พุต | |||||||
| ค | ประเภทอัจฉริยะ: กำลังไฟ +24V, ไฟแสดงสถานะภายใน, เอาต์พุต 2 สาย 4-20mA/พัลส์ | |||||||
| ค1 | ประเภทอัจฉริยะ: กำลังไฟ +24V, ไฟแสดงสถานะภายในเครื่อง, การสื่อสาร RS485 | |||||||
| โปรโตคอล | ||||||||
| ค2 | ประเภทอัจฉริยะ: กำลังไฟ +24V, ไฟแสดงสถานะภายใน, โปรโตคอล HART | |||||||
| ความแม่นยำ | 05 | 0.5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (สั่งพิเศษ ใช้เวลาจัดส่งนาน) | |||||||
| พิสัย | ว | ช่วงการวัดขยาย | ||||||
| ส | ช่วงการวัดมาตรฐาน | |||||||
| วัสดุตัวเครื่อง | ส | 304 เอสเอส | ||||||
| ล | 316 (ล) เอสเอส | |||||||
| หลักฐานการระเบิด | เอ็น | หลักฐานไม่ระเบิด | ||||||
| อี | ป้องกันการระเบิด ExdIIBT6 | |||||||
| ระดับความดัน | เอ็น | ปกติ | ||||||
| สูง (x) | แรงดันสูง | |||||||
