Place of Origin:
China
ชื่อแบรนด์:
KACISE
ได้รับการรับรอง:
ISO / CE / Explosion-proof
Model Number:
KVF Series

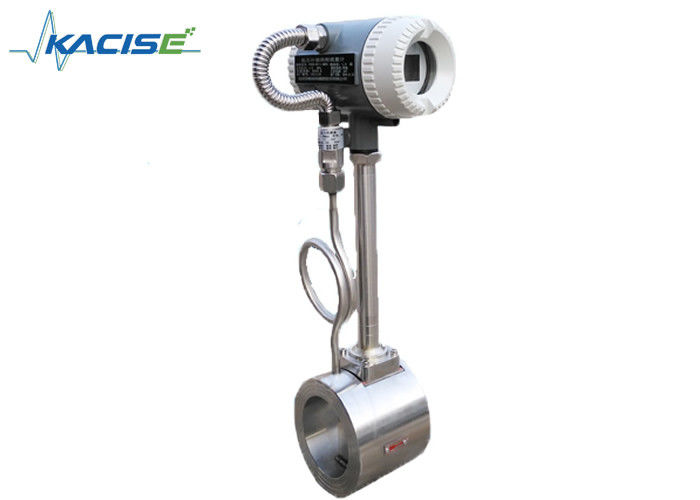

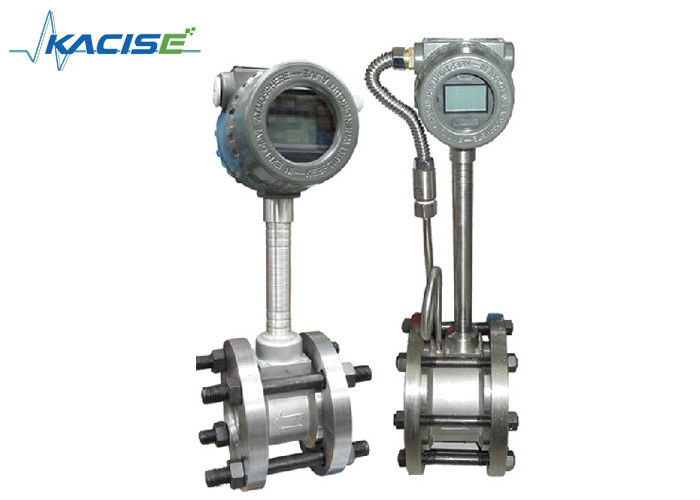

แฟลนจ์ แคลมป์ เครื่องวัดระบายน้ําระบายอากาศระบายอากาศระบายอากาศ 4 - 20mA
คําแนะนํา
Karman vortex flowmeter ซึ่งใช้ในอุตสาหกรรมเป็นจํานวนมาก เป็นเครื่องวัดการไหลที่ทําโดยใช้ปรากฏการณ์ Carmen vortexเมื่อเครื่องผลิตหมุนเวียนถูกใส่ตั้งในของเหลว การ์แมน หมุนเวียนถนนจะเกิดเมื่อของเหลว bypasses เครื่องผลิต ในเงื่อนไขบางอย่างรถไฟฟ้าหมุนเวียนที่ไม่เท่าเทียมกันสามารถคงที่ในกรณีนี้ ความถี่ f ของหมุนเวียนเป็นสัดส่วนตรงกับ v ของอัตราการไหลของของเหลว และเป็นสัดส่วนตรงข้ามกับ d ของความกว้างด้านหน้าของผู้ผลิตหมุนเวียน
KVF flowmeter เป็น Karman vortex flowmeter โดยใช้หลักการของ Carmen vortex flowmeter สามารถใช้ในการวัดอากาศ, ออกซิเจน, ก๊าซ, ก๊าซธรรมชาติ และก๊าซเคมีอื่น ๆ ได้ผลิตภัณฑ์นํามาใช้เทคนิคความแตกต่างที่ก้าวหน้า ร่วมกับการวัดการแยกกัน, การป้องกันและการกรอง, มันมีผลการป้องกันการสั่นสะเทือนที่ดีกว่าและความมั่นคงสัญญาณมันมีลักษณะคือการสูญเสียความดันขนาดเล็ก ระยะทางใหญ่ ความแม่นยําสูง เกือบไม่ถูกผลกระทบโดยความหนาแน่นของเหลว ความดัน อุณหภูมิความแน่นและปารามิเตอร์อื่น ๆ เมื่อวัดระบายของปริมาณในสภาพการทํางาน.ไม่มีชิ้นส่วนเครื่องจักรที่เคลื่อนไหว ดังนั้นความน่าเชื่อถือสูง การบํารุงรักษาน้อยปริมาตรของเครื่องมือสามารถมั่นคงได้นาน
ลักษณะ
1. Flange&body: ชิ้นส่วนโกหกแบบบูรณาการ, มันจะป้องกันการแตกเป็นชิ้นส่วน.100% วัสดุ SS304, เราสามารถให้รายงานวัสดุ.
2บอร์ดวงจร: บอร์ดวงจรดิจิตอล แอนติส่วนใหญ่ของผู้จําหน่ายใช้บอร์ดวงจรแบบแอนาล็อก บอร์ดวงจรดิจิตอลมีข้อดีของการต่อต้านการสั่นและต่อต้านการแทรกแซง
3. เครื่องแปลงกระแส: การออกแบบแบบจําลองที่แตกต่างกัน, นักช่างมืออาชีพสามารถใช้งาน, ถอนและประกอบง่าย, มันจะหลีกเลี่ยงความเสี่ยงจากอุบัติเหตุ
4การปั่น: ใช้เทคโนโลยีปลาที่พัฒนามากขึ้น ทําให้สายปั่นดูดีและเรียบ
5เทคโนโลยี OVAL ของญี่ปุ่น ที่มีเซ็นเซอร์แบบจําลอง พริสมสามเหลี่ยมไม่หล่น เราขออนุญาตแล้ว
6.เซ็นเซอร์อุณหภูมิปานกลางของเราสามารถวัดอุณหภูมิสูงสุดได้ประมาณ 350 °C ปกติคือ -40 ~ 250 °C
ปริมาตร
| กว้างของท่อ | DN15 ~ DN1800 |
| วัสดุเครื่องวัด | 1Cr18Ni9Ti |
| ความดันชื่อ (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| อุณหภูมิกลางที่วัด (°C) | -40 ~ + 250 °C; -40 ~ + 350 °C |
| สภาพแวดล้อม | อุณหภูมิ: -10 ~ + 55 °C, ความชื้น 5% ~ 90%, ความดัน: 86 ~ 106Kpa |
| ระดับความแม่นยํา | น้ํายา: การอ่าน ± 05 |
| การวัดก๊าซหรือควาย: | การอ่าน ± 10,± 15 |
| อัตราการลดลง | 1:10;1:15 |
| สัมพันธ์การสูญเสียความดัน | Cd<26 |
| สัญญาณออก | 4-20mA หรือ Pulse |
| พลังงานไฟฟ้า |
เซนเซอร์: +12VDC, +24VDC เครื่องส่ง: +24VDC ภาพแสดงที่สถานที่: แบตเตอรี่ 3.2V |
| สายส่งสัญญาณ | STVPV3×0.3 ((สามสาย) 2×0.3 ((สองสาย) |
| การติดตั้ง | เครื่องกั้นหรือเชื่อมต่อเครื่องกั้นแบบบูรณาการ |
| ระยะทางส่ง | ≤ 500m |
| อินเตอร์เฟซสายสัญญาณ | แขนชาย M20 × 15 |
| ระดับการระเบิด | ExdIIBT6 |
| ประเภทการป้องกัน | IP65 |
| ปล่อยให้ความแรงสั่นเร่ง | 1.0g |
การเลือกรุ่น
| KVF | ปริมาตร | ||||||||||
| กว้างนาม | DNXX | DN15 ~ DN1800 (มม) | |||||||||
| โครงสร้าง | F | แบบ Remote พร้อม Display | |||||||||
| Y | ประเภทคอมแพคทิก พร้อมจอ | ||||||||||
| ความถูกต้อง | A | ประเภทท่อ: ประเภทที่ 10 | |||||||||
| B | ประเภทการใส่: ประเภท 25 | ||||||||||
| ความดันนาม | 16 | 1.6Mpa | |||||||||
| XX | การปรับแต่ง | ||||||||||
| อุณหภูมิสูงสุด | M | < 250 °C | |||||||||
| H | > 250 °C | ||||||||||
| หน้าที่อื่น ๆ | P | เครื่องปรับความดัน | |||||||||
| T | มีค่าชดเชยความร้อน | ||||||||||
| PT | มีค่าชดเชยความดันและอุณหภูมิ | ||||||||||
| พลัง | 1 | 12 ~ 28VDC | |||||||||
| 2 | 85 ~ 265VAC (รีโมทจอ) | ||||||||||
| 3 | 3แบตเตอรี่ลิทธิียม.6V (แสดงในสถานที่) | ||||||||||
| ผลิต | A | 4-20mA | |||||||||
| M | พริบแรงดัน | ||||||||||
| H | HART | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| การติดตั้ง | 1 | แฟลนจ์ | |||||||||
| 2 | เครื่องกั้น | ||||||||||
| 3 | การใส่ | ||||||||||
| 4 | สาย | ||||||||||
| 5 | เครื่องกั้น | ||||||||||
| กันระเบิด | A | ไม่มีการระเบิด | |||||||||
| B | ป้องกันการระเบิด | ||||||||||
| G | ป้องกันไฟ | ||||||||||
