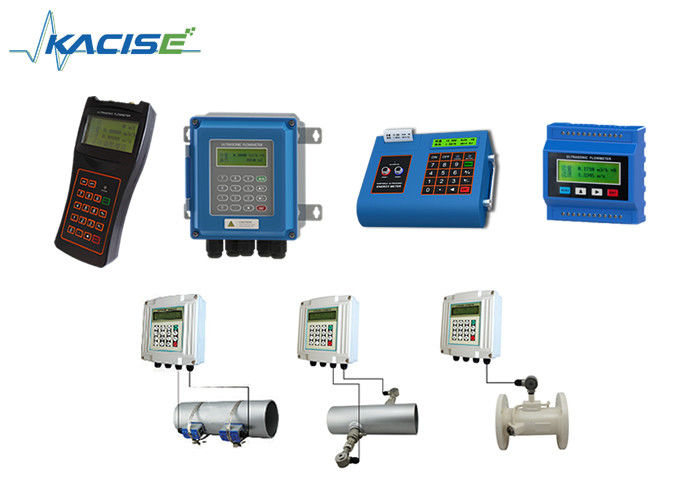

เครื่องวัดอัตราการไหลอัลตราโซนิกความแม่นยำสูงพร้อม RS485 Modbus สำหรับท่อ DN15 ~ 6000 มม

ส่วนเจ้าบ้าน

หลักการ

ช่องว่างเวลาล้ำเสียง

ความแม่นยำ

±1%

แสดง

จอ LCD ขนาด 2 × 20 ตัวอักษรพร้อมแสงพื้นหลัง

สัญญาณเอาท์พุต

เอาต์พุต 1 ทาง 4 ~ 20mA ความต้านทานไฟฟ้า 0 ~ 1K ความแม่นยำ 0 1%

เอาต์พุตพัลส์ OCT 1 ทาง (ความกว้างพัลส์ 6 ~ 1 0 0 0 ms ค่าเริ่มต้นคือ 2 0 0 ms)

เอาต์พุตรีเลย์ 1 ทาง

สัญญาณเข้า

อินพุต 3 ทาง 4~ 20mA ความแม่นยำ 0.1% สัญญาณการได้มาเช่นอุณหภูมิ การกด และระดับของเหลว

เชื่อมต่อทรานสดิวเซอร์อุณหภูมิ Pt100 ก็สามารถเสร็จสิ้นการวัดความร้อน/พลังงานได้

อินเทอร์เฟซข้อมูล

ป้องกันอินเทอร์เฟซแบบอนุกรม RS485 อัพเกรดซอฟต์แวร์เครื่องวัดการไหลด้วยคอมพิวเตอร์ รองรับ MODBUS, METER-BUS ฯลฯ

เคเบิล

สายคู่บิดเกลียว โดยทั่วไปจะมีความยาวไม่เกิน 50 เมตร

เลือกการสื่อสาร RS485 ระยะการส่งข้อมูลสามารถมากกว่า 1,000 เมตร

สภาพท่อ

วัสดุท่อ

เหล็ก สแตนเลส เหล็กหล่อ ทองแดง ท่อซีเมนต์ พีวีซี อลูมิเนียม ผลิตภัณฑ์เหล็กแก้ว ซับในได้รับอนุญาต

เส้นผ่านศูนย์กลางท่อ

DN15~6000มม

ท่อยาวตรง

การติดตั้งทรานสดิวเซอร์ควรจะเป็นไปตาม: อัปสตรีม 10D, ดาวน์สตรีม 5D, 30D จากปั๊ม

ปานกลาง

ประเภทของของเหลว

น้ำ น้ำทะเล น้ำเสีย น้ำมัน สารเคมี (แอลกอฮอล์ กรด ฯลฯ) น้ำทิ้งจากพืช และของเหลวอื่นๆ

อุณหภูมิ

-30~160°ซ

ความขุ่น

10,000 น. ฟองสบู่ไม่มากนัก

ความเร็วการไหล

0~±10ม./วินาที

สิ่งแวดล้อม

อุณหภูมิ

โฮสต์: -20~60°C; เซนเซอร์: -30~160°C

ความชื้น

โฮสต์: 85% RH; เซ็นเซอร์วัดการไหล: IP68 ใต้น้ำน้อยกว่า 2 เมตร

แหล่งจ่ายไฟ

DC8 ~ 36V หรือ AC85 ~ 265V หรือแบตเตอรี่

การบริโภค

1.5W
